在风电光伏、储能、工业变频等新能源领域，变流器作为电能转换与调控的核心设备，直接影响电力系统运行品质。行业人员多聚焦IGBT模块、主控、水冷系统等核心部件，往往忽略变流器内部的叠层母排。
叠层母排是大功率变流器的稳压与布线核心，凭借特殊复合结构，适配高频、大电流、高集成的严苛工况，可改善电压尖峰、电磁干扰、设备积热等常见问题。多数变流器报错、模块早衰、柜体温升超标等故障，均与母排选型老旧、工况适配不足相关。
一、叠层母排的真实结构原理

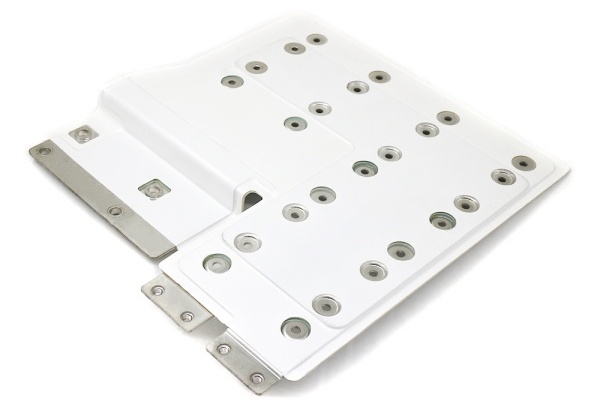

变流器专用叠层母排，由高纯铜箔与优质绝缘材料，经高温高压一体压制成型，采用正负层平行对称叠压结构，与传统铜排、散乱线束有着本质区别。传统布线路径杂乱、电流分布不均，易产生杂散电感与电能损耗；叠层母排通过回路贴合设计，实现正负磁场相互抵消，从结构上优化电力传输缺陷。
普通铜排和线缆仅适配低频、中小电流常规配电场景，无法应对变流器高频通断、瞬时电流冲击的工况。一体化成型的叠层母排绝缘、密封性能优异，可抵御粉尘、潮湿、高温带来的绝缘隐患，适配户外电站、储能、工业变频等复杂场景。
二、叠层母排为什么适配变流器？
变流器长期处于高频开关、大电流冲击、密闭积热、强电磁干扰环境，对导电构件的电感参数、散热能力、结构稳定性要求严苛。叠层母排逐步替代传统布线，成为高端变流器标配，核心具备六大突出优势。
低杂散电感，缓冲电压尖峰。作为核心性能优势，叠层母排对称的叠压结构，可大幅降低回路杂散电感，削弱IGBT频繁通断产生的瞬时高压尖峰，减少功率器件损伤与设备老化，有效降低故障概率。
载流均衡稳定，节能控温。多层铜箔并行导电，可分散电流密度，弱化高频集肤效应，让电流传输更均匀，减少电能损耗与局部积热，优化柜体温升，规避高温降功率、保护性跳闸等问题。
集成轻量化，节省柜体空间。顺应新能源设备小型化、高集成发展趋势，扁平化模块化的叠层母排可替代杂乱线束，精简设备内部结构，适配狭小安装空间，助力设备轻量化升级。
结构稳固，抗疲劳性佳。高温高压一体成型工艺，让导电层与绝缘层紧密贴合，不易出现分层、松动、移位等问题。材质耐热耐压、性能稳定，可适应温度波动与高频电磁环境，长期运行性能衰减极低。
抗干扰性强，运行更平稳。独特的对称回路结构，可有效削弱电磁干扰与谐波影响，优化设备电磁环境，提升变流器整体运行稳定性。
运维成本低，适配连续运行。产品可靠性高，可支撑变流器长时间不间断工作，有效延长检修周期，减少后期运维与配件更换成本。
三、不同变流器设备的工况匹配方案
叠层母排并非通用配电配件，核心价值集中体现在高频、大功率、高精度变流场景，按需适配工况，可发挥产品性能优势。
风电、光伏并网变流器为核心应用场景，风光发电功率波动大、工况调节频繁，电磁与电流波动显著。叠层母排的低电感特性，可缓冲电压波动、稳定电能转换，适配户外复杂气候，提升发电设备运行稳定性。
储能双向变流器需长期反复充放电，电流频繁换向，对构件抗冲击、抗疲劳性能要求高。叠层母排凭借均匀载流、低损耗的特性，减少换向发热与器件老化，保障储能系统高效循环运行。
工业大功率变频变流器多用于重工驱动、高频调速场景，现场谐波密集、电磁环境复杂。叠层母排可有效抑温、削弱电磁干扰，稳定电流传输，适配设备长期高负荷运行需求。
同时，轨道交通、新能源车载变流器等高端精密场景，也普遍采用叠层母排方案，依托低损耗、高可靠性的特性，满足高精度、高安全性的电力转换需求。
四、变流器叠层母排精准选用技巧
市面叠层母排品质、工艺、规格参差不齐，盲目选型难以发挥性能优势，易出现绝缘失效、温升超标、适配性差等问题。结合变流器工况，可从三大维度科学选型。
优选优质材质与精密工艺。导电层选用高纯度紫铜箔，保障优异导电性与延展性；绝缘层采用耐高温、高耐压复合材质，适配高频高温工况。优质产品压制均匀、无气泡分层，可规避局部电场集中引发的安全隐患。
贴合工况匹配参数规格。根据变流器额定电流、工作频次、设备功率，适配母排厚度、截面积与叠层数量；潮湿、粉尘、户外场景优先防护款产品，狭小柜体选用轻量化、扁平化定制款式。
兼顾结构兼容与装配效率。选型匹配IGBT排布、接线点位与安装孔位，减少现场改装工序。模块化结构适配批量生产，可有效降低设备整机生产成本。
五、叠层母排应用的常见问题
在项目配套与设备应用中，多数从业者因认知偏差，在选型适配环节出现失误，间接影响变流器运行效果。规避高频应用误区，可有效减少设备隐性故障。
误区一：重载流规格、轻电感参数。多数人选型优先关注母排厚度与截面，忽视杂散电感指标，而高频变流工况下，电感参数直接决定电压尖峰强度，是保护功率模块的关键指标。
误区二：通用母排适配全工况。标准化母排参数固定，无法适配高频换向、超大功率、超紧凑柜体等特殊场景，通用选型易引发发热超标、电磁干扰严重等问题。
误区三：忽视工艺细节影响。表面平整度、层间贴合度、裁切精度等细节，直接决定绝缘均匀性与电场分布，工艺粗糙产品长期运行，易出现局部击穿、加速老化等隐患。
六、新能源叠层母排的发展与迭代趋势
新能源行业持续升级，变流器向高功率、高频率、高集成度迭代，对叠层母排的精度、适配性、节能性要求持续提升，推动产品不断优化革新。
加工工艺精细化升级。传统粗放工艺逐步淘汰，无气泡贴合、精密裁切、均匀电镀等工艺广泛应用，让母排电感参数更稳定、绝缘性能更均匀，适配高端精密变流设备标准。
场景化定制成为主流。标准化产品难以适配非标柜体、特殊拓扑、定制功率设备，个性化定制服务持续普及，可结合现场工况量身设计，大幅提升设备适配度。
节能化、智能化持续落地。优化铜材配比与叠层结构，可进一步降低传输损耗与杂散电感，契合绿色节能趋势；带温度感知、状态监测的智能母排逐步落地，可预判运行隐患，助力设备智能运维。金桥铜业欢迎您的来电咨询400-001-7700。
