想要光伏电站发电更稳定、损耗更低，逆变器内部的铜编织软连接，是极易被忽略的关键配件。相较于传统硬质铜排，铜编织线具备良好柔性，可缓冲设备启停振动、抵消冷热温差产生的形变应力，适配逆变器交直流回路、设备接地等各类连接点位。不少采购与工程师选型时容易踩坑：仅凭线材粗细判断载流能力、盲目选用大规格线材抬高成本，忽视逆变器功率、散热及安装空间的适配需求。
一、看懂截面，选对基础规格
截面积是铜编织线选型的核心基础，也是常见认知误区所在。普通硬质铜线平方数指代单芯横截面积，而光伏专用铜编织线由超细铜丝交织而成，标称截面积为所有单丝导体面积总和。受编织缝隙影响，同规格编织线外观更宽更厚，无法仅凭肉眼精准判定规格是否达标。
光伏逆变器适配场景广泛，覆盖户用、工商业及大型地面电站，对应铜编织线截面区间为6mm²至150mm²。依据行业通用经验，常温密闭柜体环境下，线材载流量约3A-5A/㎡，短时峰值电流可适度放宽。设备长期满负荷运行时，建议预留1.2倍左右载流余量，缓解温升引发的电阻升高问题，保障设备稳定运行。
10kW以内小型户用逆变器，回路连接、设备接地多选用6mm²、10mm²镀锡铜编织线。该线材采用0.12mm-0.15mm超细铜丝编织，柔韧性优异，适配逆变器紧凑内部空间，反复弯折不易断丝、脱落镀层。30kW-80kW工商业中功率逆变器工作电流更大，适配25mm²、35mm²、50mm²规格线材，通过加密编织增大有效导电面积，有效降低线路压降与发电损耗。
兆瓦级大型集中式逆变器瞬时工作电流较高，普遍搭配70mm²至150mm²大截面铜编织线。此类线材编织密度超90%，多层交错结构可弱化高频电流集肤效应，温升控制效果优异，适配光伏电站全天候高负荷发电工况。
需要注意的是，铜编织线截面并非越大越好。大截面线材刚性更强，狭小逆变器柜体难以排布，强行弯折易产生结构应力，还会增加采购成本；截面偏小则易出现过热、电阻攀升问题，造成发电量损耗，留存设备安全隐患。贴合逆变器额定电流精准选型，才能兼顾安全性与性价比。
二、看懂结构，适配安装场景
确定截面积后，编织结构细节是决定安装适配性与使用寿命的关键。光伏逆变器长期面临启停震动、冷热形变，接线点位工况复杂，而线材单丝粗细、编织厚度、整体密度等参数，直接影响线材柔韧度、抗疲劳性与连接稳定性。
光伏线材常用单丝直径为0.08mm-0.3mm，不同规格各有优势。0.08mm-0.15mm超细铜丝线材柔韧性极佳，适配功率模块、柜门接地等需频繁弯折、拆装的点位；0.2mm-0.3mm加粗单丝线材抗拉性更强，适合设备固定跨接等静态受力场景，不易拉伸断裂。
同等截面积下，线材宽窄、厚薄差异适配不同工况。窄幅偏厚款式占用垂直空间更小，适配层叠式功率模块；宽幅偏薄款式散热面积广、温升表现好，适合直流汇流点位。以50mm²编织线为例，30mm×1.8mm窄款适配狭小间隙，50mm×1.2mm宽款散热更佳，可根据柜体空间灵活选择。
光伏专用编织线编织密度普遍不低于90%。高密度线材铜丝贴合紧密、导电稳定，镀锡层均匀耐腐蚀；低密度线材缝隙较大，长期震动易出现单丝断裂、电阻波动问题。行业45°-60°的编织角度，可均衡柔韧性与结构稳定性，适配逆变器各类动态连接场景。
线材裁切长度是容易忽视的细节，光伏逆变器接线跨度多在50mm-300mm之间。长线材堆积在密闭柜体中会阻碍通风、加剧积热；线材过短会拉扯端子，长期受力易造成螺栓松动，增加运维故障风险，按需裁切才能保障布线规整安全。
三、配套工艺，适配户外工况
想要线材长效稳定适配工况，仅参考截面与结构并不足够。镀锡防护、绝缘护套、接线端子等配套参数，需结合电站环境灵活搭配，适配室内、山地、沿海盐雾等不同场景，完善设备防护体系。
镀锡层厚度决定线材防腐性能，可差异化选型：室内干燥工况选用0.03mm基础镀锡；露天山地电站适配0.05mm加厚镀锡；沿海盐雾区域优选0.08mm加厚镀层，可有效抵御腐蚀，契合光伏25年运行周期。裸铜线仅适用于无尘密闭室内，户外使用易氧化增阻，影响发电稳定性。

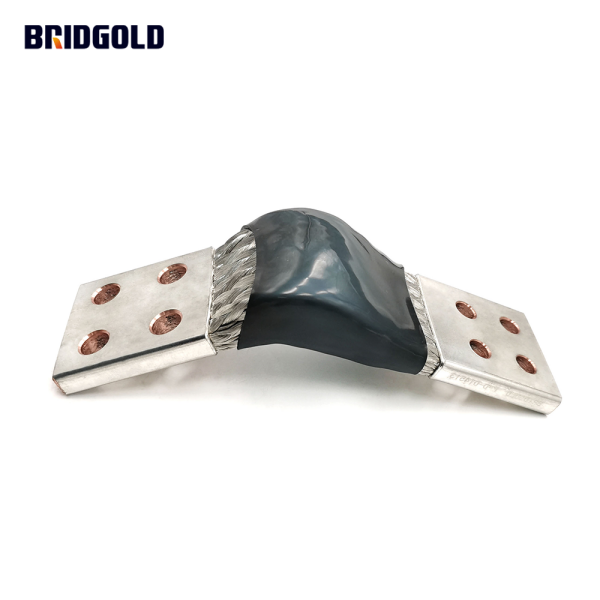

光伏编织线常用两类绝缘护套适配不同温度场景：0.8mm-1.2mm厚PVC护套，耐温-15℃至105℃，性价比高，适配常规室内常温工况；1mm-1.5mm厚硅胶护套，耐温-60℃至200℃，耐热抗老化，适合逆变器高温模块区域。护套内径需与线材精准匹配，避免挤压伤线或防护失效。
端子孔径需匹配逆变器螺栓规格：户用机型适配M6、M8端子，工商业机型多用M10、M12端子，大型集中式逆变器搭配M14、M16大孔径端子。端子与线材紧密贴合可规避虚接发热，狭小特殊柜体可定制异型折弯端子，提升安装适配性。
四、按功率选型，避开常见误区
结合主流逆变器机型与一线工程经验，整理出分功率段选型指南，方便从业者快速匹配适配线材。
3kW-10kW户用逆变器：接地及回路连接优选6mm²、10mm²镀锡编织线，0.12mm细单丝，宽度10mm-16mm、长度50mm-150mm，适配M6、M8端子。室内无需护套，户外搭配薄款PVC绝缘，0.03mm基础镀锡即可满足使用需求。
20kW-80kW工商业逆变器：主回路适配25mm²至50mm²编织线，0.15mm单丝配置，宽度20mm-40mm、长度100mm-250mm，适配M8、M10端子。户外项目选用0.05mm加厚镀锡，高温点位可加装硅胶护套强化耐热防护。
100kW以上集中式逆变器：功率模块、汇流点位选用70mm²至150mm²大截面编织线，0.2mm加粗单丝，宽度40mm-60mm、长度150mm-300mm，适配M12及以上端子。沿海工况升级0.08mm加厚镀锡层，全线搭配阻燃护套，提升柜体安全等级。
日常选型需规避常见误区：仅凭功率估算截面、高温环境不预留载流余量；只看规格参数，忽略线材尺寸导致装配失败；盲目选用高配防腐规格造成成本浪费；统一线材长度引发积热、端子松动等故障。金桥铜业欢迎您的来电咨询400-001-7700。
