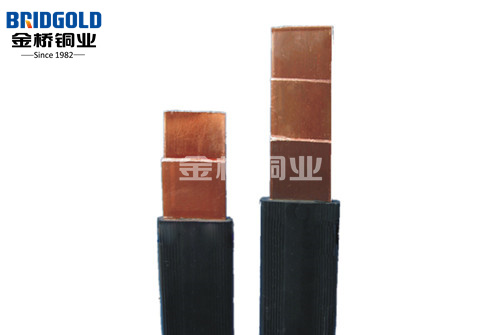

叠片式绝缘软母排又称绝缘软母排、柔性母排，其导体由多片防电晕扁平T2紫铜薄铜片组成，有裸铜和镀锡两种选择；表面绝缘材料由聚氯乙烯PVC或聚氨酯TPU构成。由于聚氨酯高温时会释放异氰酸酯、且会发生光降解，从而影响产品性能，因此绝缘软母排表面绝缘材料主要采用聚氯乙烯树脂。叠片式绝缘软母排在世界范围内尚无一个专用标准，美国借用UL758电子线标准进行生产认证，我国企业参考GB/T5023绝缘电缆标准和UL758电子线标准。金桥铜业根据自己多年专业的绝缘软母排、铜箔软连接、铜线软连接、铜制品连接件生产制造经验和毛叶军、张凤蕊、罗文龙等人的文献资料，为大家整理了叠片式绝缘软母排的主要型号规格和特性，希望能帮助大家更全面的了解绝缘软母排。

叠片式绝缘软母排导体铜带的常规厚度是1mm，宽度在16mm-100mm；铜带层数在2-12层。在实际应用中，主要依据柜内温度来选择绝缘软母排的规格型号。其型号规格主要如下表所示：

金桥铜业叠片式绝缘软母排型号规格绝缘材料：PVC、TPE
金桥产品号 *-铜片宽度单片厚度铜片数量*	截面积 mm2	载流量A			金桥产品号 *-铜片宽度单片厚度铜片数量*	截面积 mm2	载流量A
金桥产品号 *-铜片宽度单片厚度铜片数量*	截面积 mm2	△T=20K(3)	△T=40K(4)	△T=50K(5)	金桥产品号 *-铜片宽度单片厚度铜片数量*	截面积 mm2	△T=20K(3)	△T=40K(4)	△T=50K(5)
BGRMP(X)-16×0.8×2	25.6	125	175	200	BGRMP(X)-40×1×2	80	240	330	380
BGRMP(X)-16×0.8×3	38.4	160	210	240	BGRMP(X)-40×1×3	120	330	480	540
BGRMP(X)-16×0.8×4	51.2	195	265	295	BGRMP(X)-40×1×4	160	400	560	630
BGRMP(X)-16×0.8×6	76.8	225	320	360	BGRMP(X)-40×1×5	200	450	630	710
BGRMP(X)-16×0.8×8	102.4	265	380	430	BGRMP(X)-40×1×6	240	480	680	750
BGRMP(X)-16×0.8×10	128	300	420	480	BGRMP(X)-40×1×8	320	600	830	920
BGRMP(X)-20×1×2	40	170	240	270	BGRMP(X)-40×1×10	400	670	920	1030
BGRMP(X)-20×1×3	60	230	320	360	BGRMP(X)-50×1×3	150	400	570	650
BGRMP(X)-20×1×4	80	270	380	440	BGRMP(X)-50×1×4	200	490	700	790
BGRMP(X)-20×1×5	100	300	430	490	BGRMP(X)-50×1×5	250	540	780	880
BGRMP(X)-20×1×6	120	330	470	530	BGRMP(X)-50×1×6	300	590	840	950
BGRMP(X)-20×1×8	160	400	560	620	BGRMP(X)-50×1×8	400	680	1000	1130
BGRMP(X)-20×1×10	200	420	580	650	BGRMP(X)-50×1×10	500	750	1100	1300
BGRMP(X)-24×1×2	48	200	280	320	BGRMP(X)-63×1×5	315	650	900	1000
BGRMP(X)-24×1×3	72	250	360	410	BGRMP(X)-63×1×6	378	690	980	1100
BGRMP(X)-24×1×4	96	280	410	460	BGRMP(X)-63×1×8	504	840	1200	1350
BGRMP(X)-24×1×5	120	330	470	530	BGRMP(X)-63×1×10	630	920	1300	1450
BGRMP(X)-24×1×6	144	360	510	570	BGRMP(X)-80×1×5	400	700	1100	1230
BGRMP(X)-24×1×8	192	420	590	670	BGRMP(X)-80×1×6	480	780	1210	1360
BGRMP(X)-24×1×10	240	500	700	790	BGRMP(X)-80×1×8	640	950	1400	1570
BGRMP(X)-32×1×2	64	230	320	360	BGRMP(X)-80×1×10	800	1090	1550	1730
BGRMP(X)-32×1×3	96	280	410	460	BGRMP(X)-100×1×5	500	860	1250	1400
BGRMP(X)-32×1×4	128	320	460	520	BGRMP(X)-100×1×6	600	950	1380	1530
BGRMP(X)-32×1×5	160	390	550	610	BGRMP(X)-100×1×8	800	1100	1580	1760
BGRMP(X)-32×1×6	192	440	620	700	BGRMP(X)-100×1×10	1000	1220	1710	1920
BGRMP(X)-32×1×8	256	510	720	822	BGRMP(X)-100×1×12	1200	1300	1800	2010
BGRMP(X)-32×1×10	320	600	840	930

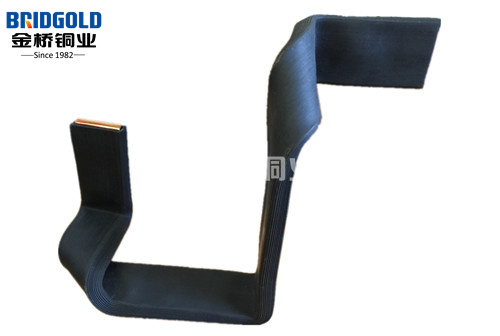

金桥柔性母排易弯折示意图叠片式绝缘软母排安装方便、灵活、迅速。其铜带的宽度和厚度差距大，使得其在宽度方向具有很强的刚性，厚度方向却可以轻易折弯，这个特性使其用徒手或利用简易工具就能折弯出任意的空间构型，方便安装布线，安装灵活。再者，绝缘软母排可直接在末端冲孔进行连接，无需像电缆那样先安装接头设置，提升了安装效率，并减少了安装电缆接头的费用和时间。另外，绝缘软母排能减少配电系统重量。因其易弯折的特性，它能根据布线的空间，弯折出吻合的导电线路，能在安装时大大缩短导体的长度及数量。再者，叠片式绝缘软母排的使用温度是-30℃~105℃，能广泛应用于控制系统和配电系统中。

叠片式绝缘软母排这些优异特性使其具有广泛的应用前景，使得其正逐步取代电缆、硬母排，成为布线的首选。我国柔性母排的研究生产相较于国外起步较晚，近年来我国也有越来越多的科研工作者加入到绝缘软母排的开发应用中。金桥铜业作为绝缘软母排、铜箔软连接、铜线软连接、铜绞线、电刷线的专业制造者，致力于一流的铜软连接的研发与生产，努力为“中国智造”贡献一份力量。

本文部分引用于罗文龙，2016，《PVC柔性母排料生产与母排挤出工艺研究》
