1. 结构及应用

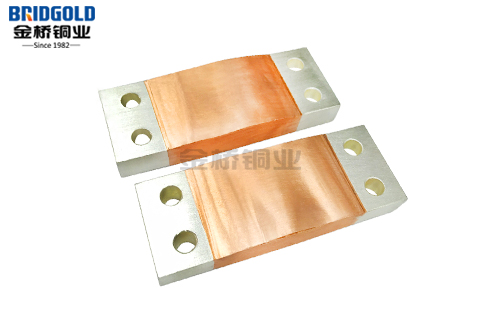

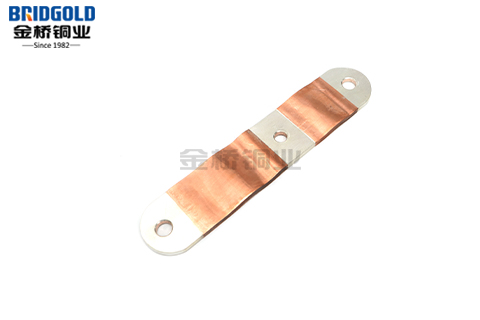

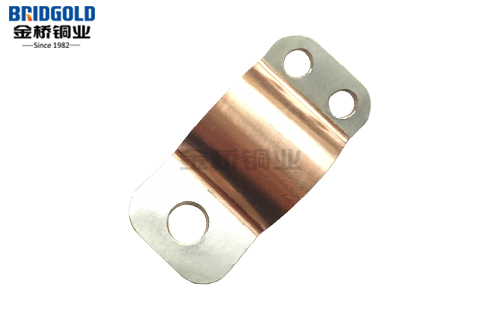

金桥镀锡、镀镍、镀银铜箔软连接-压焊（又称铜片式软连接）由多片防电晕扁平T2紫铜薄铜片叠加并两端压焊而成，并可根据客户要求在裸铜铜箔软连接两端接触面或整个软连接产品镀锡、镀镍或镀银。客户可要求在两端接触面钻孔。经过电镀的铜箔软连接具有更好的抗氧化性和抗腐蚀性，广泛应用于新能源汽车动力电池模组、AGV电池、轨道交通、叉车、开关设备、阴极保护、电厂、母线槽、真空断路器、电路、电阻焊工工程等。铜箔软连接没有标准型号规格，一般根据客户电路空间设计和图纸定制生产。
2. 技术数据及型号含义
材质：T2紫铜箔，含铜量≥99.95%
表面处理：裸铜、镀锡、镀镍、镀银
单片厚度mm：0.10常规, 0.03-0.50
截面积mm²：1.5-5000
下单时请列明：长度L、宽度W、厚度T、产品形状及孔类型、孔径d、单片厚度（0.10mm常规）
3. 包装方式
纸箱包装
型号规格：
金桥铜业镀锡/镀镍/镀银铜箔软连接-压焊图纸
|
金桥铜业镀锡/镀镍/镀银铜箔软连接-压焊型号规格 截面积：1.5mm²-5000mm² |
|||||
| 金桥产品号 |
截面积 mm² |
宽度W mm |
厚度T mm |
长度L mm |
孔径d mm |
| BGTBR(X)-L×40×5/d/Aa | 200 | 40 | 5 | 根据客户要求定制 | 根据客户要求定制 |
| BGTBR(X)-L×40×8/d/Aa | 320 | 8 | |||
| BGTBR(X)-L×40×10/d/Aa | 400 | 10 | |||
| BGTBR(X)-L×40×12/d/Aa | 480 | 12 | |||
| BGTBR(X)-L×40×15/d/Aa | 600 | 15 | |||
| BGTBR(X)-L×40×20/d/Aa | 800 | 20 | |||
| BGTBR(X)-L×50×5/d/Aa | 250 | 50 | 5 | ||
| BGTBR(X)-L×50×8/d/Aa | 400 | 8 | |||
| BGTBR(X)-L×50×10/d/Aa | 500 | 10 | |||
| BGTBR(X)-L×50×12/d/Aa | 600 | 12 | |||
| BGTBR(X)-L×50×15/d/Aa | 750 | 15 | |||
| BGTBR(X)-L×50×20/d/Aa | 1000 | 20 | |||
| BGTBR(X)-L×60×5/d/Aa | 300 | 60 | 5 | ||
| BGTBR(X)-L×60×8/d/Aa | 480 | 8 | |||
| BGTBR(X)-L×60×10/d/Aa | 600 | 10 | |||
| BGTBR(X)-L×60×12/d/Aa | 720 | 12 | |||
| BGTBR(X)-L×60×15/d/Aa | 900 | 15 | |||
| BGTBR(X)-L×60×20/d/Aa | 1200 | 20 | |||
| BGTBR(X)-L×80×5/d/Aa | 400 | 80 | 5 | ||
| BGTBR(X)-L×80×8/d/Aa | 640 | 8 | |||
| BGTBR(X)-L×80×10/d/Aa | 800 | 10 | |||
| BGTBR(X)-L×80×12/d/Aa | 960 | 12 | |||
| BGTBR(X)-L×80×15/d/Aa | 1200 | 15 | |||
| BGTBR(X)-L×80×20/d/Aa | 1600 | 20 | |||
| BGTBR(X)-L×100×5/d/Aa | 500 | 100 | 5 | ||
| BGTBR(X)-L×100×8/d/Aa | 800 | 8 | |||
| BGTBR(X)-L×100×10/d/Aa | 1000 | 10 | |||
| BGTBR(X)-L×100×12/d/Aa | 1200 | 12 | |||
| BGTBR(X)-L×100×15/d/Aa | 1500 | 15 | |||
| BGTBR(X)-L×100×20/d/Aa | 2000 | 20 | |||
| BGTBR(X)-L×100×25/d/Aa | 2500 | 25 | |||
| BGTBR(X)-L×120×5/d/Aa | 600 | 120 | 5 | ||
| BGTBR(X)-L×120×8/d/Aa | 960 | 8 | |||
| BGTBR(X)-L×120×10/d/Aa | 1200 | 10 | |||
| BGTBR(X)-L×120×12/d/Aa | 1440 | 12 | |||
| BGTBR(X)-L×120×15/d/Aa | 1800 | 15 | |||
| BGTBR(X)-L×120×20/d/Aa | 2400 | 20 | |||
| BGTBR(X)-L×120×25/d/Aa | 3000 | 25 | |||
| BGTBR(X)-L×160×5/d/Aa | 800 | 160 | 5 | ||
| BGTBR(X)-L×160×8/d/Aa | 1280 | 8 | |||
| BGTBR(X)-L×160×10/d/Aa | 1600 | 10 | |||
| BGTBR(X)-L×160×12/d/Aa | 1920 | 12 | |||
| BGTBR(X)-L×160×15/d/Aa | 2400 | 15 | |||
| BGTBR(X)-L×160×20/d/Aa | 3200 | 20 | |||
| BGTBR(X)-L×160×25/d/Aa | 4000 | 25 | |||
| BGTBR(X)-L×160×30/d/Aa | 4800 | 30 | |||
