可折弯铜带-金桥铜业产品中心-浙江金桥铜业科技有限公司-柔性导电连接解决方案专家

1. 结构及应用

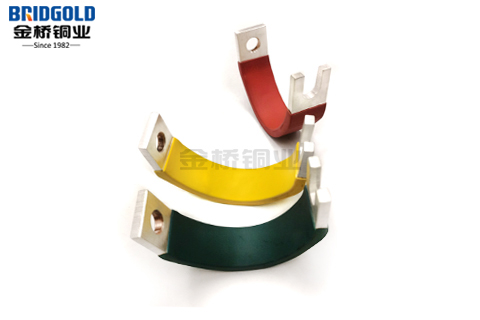

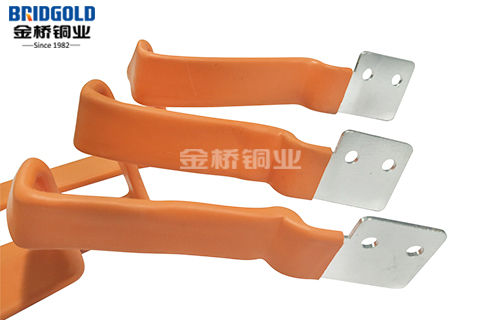

金桥绝缘铜箔软连接-压焊（又称铜片式软连接）由多片防电晕扁平T2紫铜薄铜片叠加并两端压焊而成，并可根据客户要求在铜箔软连接外套热缩管、喷塑或者浸塑。客户可要求在两端接触面钻孔。绝缘铜箔软连接具有更好的抗氧化性和抗腐蚀性，能满足电器部件的绝缘要求。PVC浸塑和喷塑能满足不规则形状的铜箔软连接的绝缘完整性。

2. 技术数据及型号含义

材质：T2紫铜箔，含铜量≥99.95%

表面处理：裸铜、镀锡、镀镍、镀银

铜片单片厚度mm：0.10常规, 0.03-0.50

绝缘方式：热缩管、PVC浸塑、喷塑

截面积mm²：1.5-5000

下单时请列明：长度L、宽度W、厚度T、产品形状及孔类型、孔径d、单片厚度（0.10mm常规）

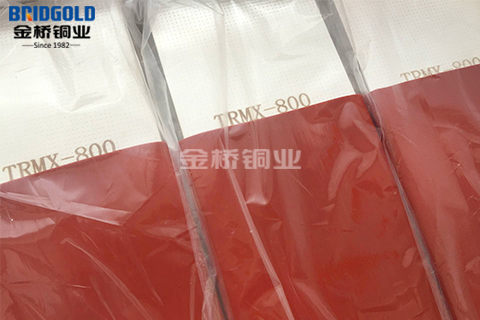

3. 包装方式

纸箱包装

型号规格：

金桥铜业绝缘铜箔软连接-压焊图纸

金桥镀锡镀镍镀银铜箔软连接压焊图纸

金桥铜业镀锡镀镍镀银铜箔软连接图纸

金桥铜业绝缘铜箔软连接-压焊型号规格截面积：1.5mm²-5000mm² 绝缘方式：热缩管、PVC浸塑、喷塑
金桥产品号	截面积 mm²	宽度W mm	厚度T mm	长度L mm	孔径d mm
BGTBR(X)-L×40×5/d/Aa	200	40	5	根据客户要求定制	根据客户要求定制
BGTBR(X)-L×40×8/d/Aa	320		8
BGTBR(X)-L×40×10/d/Aa	400		10
BGTBR(X)-L×40×12/d/Aa	480		12
BGTBR(X)-L×40×15/d/Aa	600		15
BGTBR(X)-L×40×20/d/Aa	800		20
BGTBR(X)-L×50×5/d/Aa	250	50	5
BGTBR(X)-L×50×8/d/Aa	400		8
BGTBR(X)-L×50×10/d/Aa	500		10
BGTBR(X)-L×50×12/d/Aa	600		12
BGTBR(X)-L×50×15/d/Aa	750		15
BGTBR(X)-L×50×20/d/Aa	1000		20
BGTBR(X)-L×60×5/d/Aa	300	60	5
BGTBR(X)-L×60×8/d/Aa	480		8
BGTBR(X)-L×60×10/d/Aa	600		10
BGTBR(X)-L×60×12/d/Aa	720		12
BGTBR(X)-L×60×15/d/Aa	900		15
BGTBR(X)-L×60×20/d/Aa	1200		20
BGTBR(X)-L×80×5/d/Aa	400	80	5
BGTBR(X)-L×80×8/d/Aa	640		8
BGTBR(X)-L×80×10/d/Aa	800		10
BGTBR(X)-L×80×12/d/Aa	960		12
BGTBR(X)-L×80×15/d/Aa	1200		15
BGTBR(X)-L×80×20/d/Aa	1600		20
BGTBR(X)-L×100×5/d/Aa	500	100	5
BGTBR(X)-L×100×8/d/Aa	800		8
BGTBR(X)-L×100×10/d/Aa	1000		10
BGTBR(X)-L×100×12/d/Aa	1200		12
BGTBR(X)-L×100×15/d/Aa	1500		15
BGTBR(X)-L×100×20/d/Aa	2000		20
BGTBR(X)-L×100×25/d/Aa	2500		25
BGTBR(X)-L×120×5/d/Aa	600	120	5
BGTBR(X)-L×120×8/d/Aa	960		8
BGTBR(X)-L×120×10/d/Aa	1200		10
BGTBR(X)-L×120×12/d/Aa	1440		12
BGTBR(X)-L×120×15/d/Aa	1800		15
BGTBR(X)-L×120×20/d/Aa	2400		20
BGTBR(X)-L×120×25/d/Aa	3000		25
BGTBR(X)-L×160×5/d/Aa	800	160	5
BGTBR(X)-L×160×8/d/Aa	1280		8
BGTBR(X)-L×160×10/d/Aa	1600		10
BGTBR(X)-L×160×12/d/Aa	1920		12
BGTBR(X)-L×160×15/d/Aa	2400		15
BGTBR(X)-L×160×20/d/Aa	3200		20
BGTBR(X)-L×160×25/d/Aa	4000		25
BGTBR(X)-L×160×30/d/Aa	4800		30
