铜箔软连接

FLEXIBLE COPPER BUSBAR

- 由多层高柔性薄铜片导体叠加压融


- 大电流,轻重量,少空间,减震作用

产品视频 立即询价

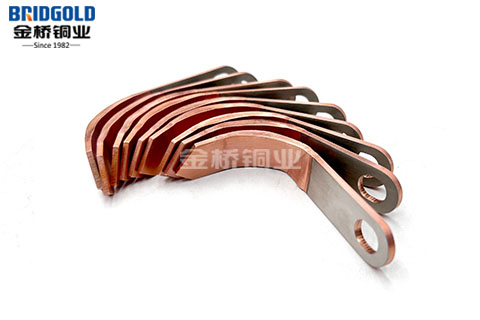

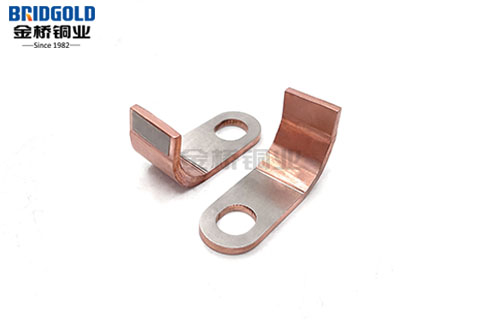

贴镍片新能源电机锂电池连接片
  • 贴镍片新能源电机锂电池连接片

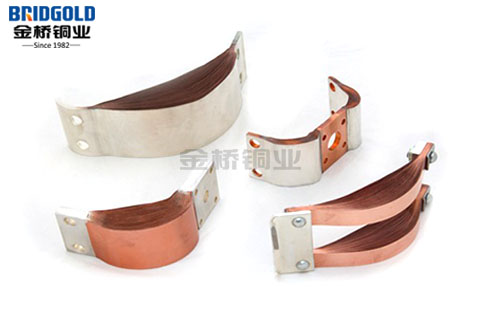

  • bridgold新能源锂电池铜软连接固定片
  • 金桥开关柜铜排加工软连接组图

1. 结构及应用

金桥贴镍片、贴银片铜箔软连接-压焊(又称铜片式软连接)由多片防电晕扁平T2紫铜薄铜片叠加并两端压焊而成,并根据客户要求在裸铜铜箔软连接上下两面贴镍片或银片。客户可要求在两端接触面钻孔。贴镍/银片铜箔软连接具有更好的抗氧化性和抗腐蚀性,并可避免因电镀液残留而造成铜箔腐蚀的隐患。


2. 技术数据及型号含义金桥压焊铜箔软连接型号含义

材质:T2紫铜箔,含铜量≥99.95%

表面处理:裸铜、镀锡、镀镍、镀银

铜片单片厚度mm0.10常规, 0.03-0.50

镍片或银片单片厚度mm:0.05、0.10、0.20

截面积mm²1.5-5000

下单时请列明:长度L、宽度W、厚度T、产品形状及孔类型、孔径d、单片厚度(0.10mm常规)


3. 包装方式

纸箱包装

型号规格:

金桥铜业贴镍片、贴银片铜箔软连接-压焊图纸

金桥镀锡镀镍镀银铜箔软连接压焊图纸


金桥铜业镀锡镀镍镀银铜箔软连接图纸


金桥铜业贴镍片、贴银片铜箔软连接-压焊型号规格

截面积:1.5mm²-5000mm²

镍片或银片的单片厚度mm:0.05、0.10、0.20

金桥产品号 截面积
mm
²
宽度W
mm
厚度T
mm
长度L
mm
孔径d
mm
BGTBR(X)-L×40×5/d/Aa 200 40 5 根据客户要求定制 根据客户要求定制
BGTBR(X)-L×40×8/d/Aa 320 8
BGTBR(X)-L×40×10/d/Aa 400 10
BGTBR(X)-L×40×12/d/Aa 480 12
BGTBR(X)-L×40×15/d/Aa 600 15
BGTBR(X)-L×40×20/d/Aa 800 20
BGTBR(X)-L×50×5/d/Aa 250 50 5
BGTBR(X)-L×50×8/d/Aa 400 8
BGTBR(X)-L×50×10/d/Aa 500 10
BGTBR(X)-L×50×12/d/Aa 600 12
BGTBR(X)-L×50×15/d/Aa 750 15
BGTBR(X)-L×50×20/d/Aa 1000 20
BGTBR(X)-L×60×5/d/Aa 300 60 5
BGTBR(X)-L×60×8/d/Aa 480 8
BGTBR(X)-L×60×10/d/Aa 600 10
BGTBR(X)-L×60×12/d/Aa 720 12
BGTBR(X)-L×60×15/d/Aa 900 15
BGTBR(X)-L×60×20/d/Aa 1200 20
BGTBR(X)-L×80×5/d/Aa 400 80 5
BGTBR(X)-L×80×8/d/Aa 640 8
BGTBR(X)-L×80×10/d/Aa 800 10
BGTBR(X)-L×80×12/d/Aa 960 12
BGTBR(X)-L×80×15/d/Aa 1200 15
BGTBR(X)-L×80×20/d/Aa 1600 20
BGTBR(X)-L×100×5/d/Aa 500 100 5
BGTBR(X)-L×100×8/d/Aa 800 8
BGTBR(X)-L×100×10/d/Aa 1000 10
BGTBR(X)-L×100×12/d/Aa 1200 12
BGTBR(X)-L×100×15/d/Aa 1500 15
BGTBR(X)-L×100×20/d/Aa 2000 20
BGTBR(X)-L×100×25/d/Aa 2500 25
BGTBR(X)-L×120×5/d/Aa 600 120 5
BGTBR(X)-L×120×8/d/Aa 960 8
BGTBR(X)-L×120×10/d/Aa 1200 10
BGTBR(X)-L×120×12/d/Aa 1440 12
BGTBR(X)-L×120×15/d/Aa 1800 15
BGTBR(X)-L×120×20/d/Aa 2400 20
BGTBR(X)-L×120×25/d/Aa 3000 25
BGTBR(X)-L×160×5/d/Aa 800 160 5
BGTBR(X)-L×160×8/d/Aa 1280 8
BGTBR(X)-L×160×10/d/Aa 1600 10
BGTBR(X)-L×160×12/d/Aa 1920 12
BGTBR(X)-L×160×15/d/Aa 2400 15
BGTBR(X)-L×160×20/d/Aa 3200 20
BGTBR(X)-L×160×25/d/Aa 4000 25
BGTBR(X)-L×160×30/d/Aa 4800 30
