1. 结构及应用

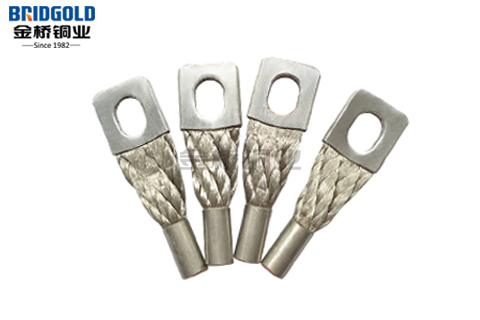

金桥铜编织带软连接-两端铜管采用铜编织线作为导体，两端连接处压接无缝铜管，再通过特殊处理，做成铜编织线软连接。可按客户要求在两端钻孔。铜编织线软连接柔软度好、耐弯曲、易散热、导电率强、安装方便、抗疲劳能力强，广泛应用于高低压电气、真空断路器、矿用防爆电器、高低压开关柜、汽车、电力机车、发电机组、电焊机、电炉等设备。

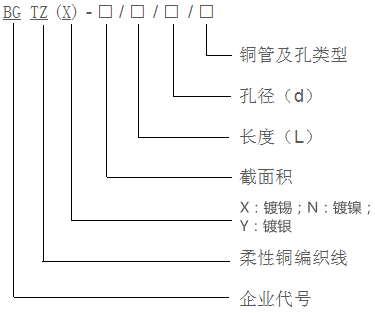

2. 技术数据及型号含义

材质：T2紫铜丝，含铜量≥99.95%

表面处理：裸铜、镀锡、镀镍、镀银

单丝线径mm：0.15常规, 0.05-0.254

截面积mm²：1.5-6000

下单时请列明：截面积、长度L、铜管及孔类型、孔径d、单丝直径

3. 包装方式

纸箱包装

型号规格：

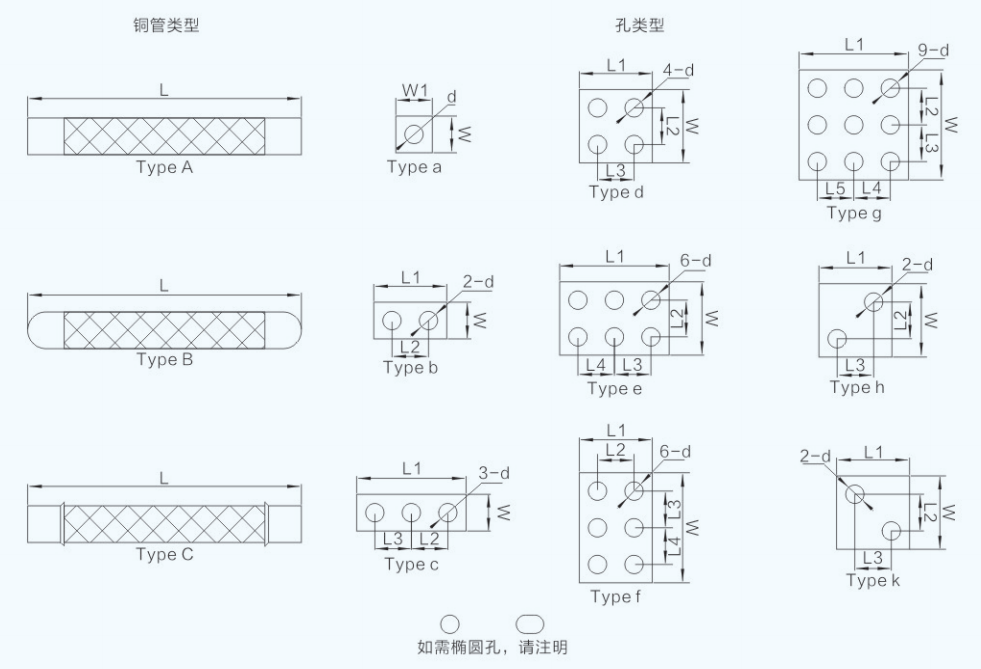

金桥铜编织带软连接图纸

金桥铜业铜编织带软连接-两端铜管型号规格截面积：1.5mm²-70mm²
金桥产品号	截面积 mm2	W mm约值	L1 mm约值	厚度 mm约值	L mm	d mm
BGTZ(X)-1.5/L/d/Aa	1.5	4	4	1.6	根据客户要求定制	根据客户要求定制
BGTZ(X)-2/L/d/Aa	2	5	5	1.6
BGTZ(X)-2.5/L/d/Aa	2.5	6	6	1.6
BGTZ(X)-4/L/d/Aa	4	7	7	1.8
BGTZ(X)-6/L/d/Aa	6	10	10	1.8
BGTZ(X)-8/L/d/Aa	8	12	12	1.8
BGTZ(X)-10/L/d/Aa	10	15	15	1.8
BGTZ(X)-12/L/d/Aa	12	20	20	1.9
BGTZ(X)-14/L/d/Aa	14	20	20	2.1
BGTZ(X)-16/L/d/Aa	16	19	19	2.2
BGTZ(X)-20/L/d/Aa	20	20	20	2.4
BGTZ(X)-20/L/d/Aa	20	25	25	2.6
BGTZ(X)-25/L/d/Aa	25	20	20	2.7
BGTZ(X)-25/L/d/Aa	25	25	25	2.8
BGTZ(X)-35/L/d/Aa	35	25	25	3.3
BGTZ(X)-50/L/d/Aa	50	20	20	4.2
		25	25	4
		30	30	4
		40	40	3.5
		45	45	4
BGTZ(X)-70/L/d/Aa	70	20	20	7
		25	25	5.7
		30	30	5.5
金桥铜业铜编织线软连接-两端铜管型号规格截面积：95mm²-200mm²
金桥产品号	截面积 mm2	W mm约值	L1 mm约值	厚度 mm约值	L mm	d mm
BGTZ(X)-95/L/d/Aa	95	40	40	5.3	根据客户要求定制	根据客户要求定制
BGTZ(X)-100/L/d/Aa	100	20	20	8.5
		25	25	7
		30	30	6.5
		40	40	5.4
		45	45	5.5
		50	50	5.4
BGTZ(X)-120/L/d/Aa	120	25	25	8.5
		30	30	7.3
		45	45	6.3
		50	50	5.9
BGTZ(X)-150/L/d/Aa	150	30	30	8.6
		40	40	6.9
		45	45	7.1
		50	50	6.6
BGTZ(X)-185/L/d/Aa	185	30	30	10
		40	40	8
		50	50	7.5
BGTZ(X)-200/L/d/Aa	200	30	30	10.6
		40	40	8.4
		50	50	7.8
		60	60	7
		75	75	6.7
		100	100	6
金桥铜业铜编织线软连接-两端铜管型号规格截面积：250mm²-600mm²
金桥产品号	截面积 mm2	W mm约值	L1 mm约值	厚度 mm约值	L mm	d mm
BGTZ(X)-250/L/d/Aa	250	30	30	12.7	根据客户要求定制	根据客户要求定制
		40	40	10
		45	45	9.8
		60	60	8
		50	50	9
		75	75	8
		100	100	7
BGTZ(X)-300/L/d/Aa	300	30	30	14.7
		40	40	11.5
		45	45	11.1
		50	50	10.2
		60	60	9
		75	75	8
		80	80	8
		100	100	7.8
BGTZ(X)-400/L/d/Aa	400	40	40	16.5
		45	45	16
		50	50	13
		75	75	10.6
		80	80	9.5
		100	100	10
		120	120	9
		150	150	9
BGTZ(X)-500/L/d/Aa	500	40	40	18.9
		45	45	17
		50	50	15.5
		60	60	14
		75	75	14
		80	80	13.5
		100	100	11.2
		120	120	10.2
		150	150	11
BGTZ(X)-600/L/d/Aa	600	40	40	22
		45	45	19.8
		50	50	18
		60	60	16.5
		75	75	15
		80	80	13
		100	100	12
		120	120	11.5
		150	150	9.5
金桥铜业铜编织线软连接-两端铜管型号规格截面积：700mm²-1000mm²
金桥产品号	截面积 mm2	W mm约值	L1 mm约值	厚度 mm约值	L mm	d mm
BGTZ(X)-700/L/d/Aa	700	40	40	25.3	根据客户要求定制	根据客户要求定制
		45	45	22.6
		50	50	20.5
		75	75	17.5
		100	100	13.5
		120	120	13.2
		150	150	11.7
BGTZ(X)-800/L/d/Aa	800	40	40	28.4
		45	45	25.4
		50	50	23
		60	60	20.8
		75	75	17.3
		80	80	16.4
		100	100	14.5
		120	120	14
		150	150	12.5
BGTZ(X)-1000/L/d/Aa	1000	60	60	25
		75	75	20.5
		80	80	20
		100	100	16
		120	120	14.5
		150	150	13.7
		200	200	11
金桥铜业铜编织线软连接-两端铜管型号规格截面积：1200mm²-6000mm²
金桥产品号	截面积 mm2	W mm约值	L1 mm约值	厚度 mm约值	L mm	d mm
BGTZ(X)-1200/L/d/Aa	1200	75	75	24.2	根据客户要求定制	根据客户要求定制
		80	80	18
		100	100	19.8
		120	120	19
		150	150	18
		200	200	12
BGTZ(X)-1300/L/d/Aa	1300	100	100	21.1
BGTZ(X)-1400/L/d/Aa	1400	100	100	24
		120	120	21
		150	150	20
		200	200	13.5
BGTZ(X)-1500/L/d/Aa	1500	100	100	24.5
		120	120	22.2
		150	150	21
		200	200	14
BGTZ(X)-1600/L/d/Aa	1600	120	120	23.5
		150	150	22
		200	200	14.5
BGTZ(X)-1800/L/d/Aa	1800	120	120	27.5
		150	150	24
		200	200	16
BGTZ(X)-2000/L/d/Aa	2000	120	120	31
		150	150	26
		200	200	17.5
BGTZ(X)-2500/L/d/Aa	2500	120	120	38.5
		150	150	35
		200	200	23
BGTZ(X)-3000/L/d/Aa	3000	120	120	46
		150	150	38.5
		200	200	24
BGTZ(X)-4000/L/d/Aa	4000	120	120	60
		150	150	49
		200	200	30
BGTZ(X)-4500/L/d/Aa	4500	120	120	66
		150	150	54
		200	200	32
BGTZ(X)-5000/L/d/Aa	5000	120	120	74
		150	150	59
		200	200	35
BGTZ(X)-6000/L/d/Aa	6000	120	120	86
		150	150	70
		200	200	40

铜线软连接
