1. 结构及应用

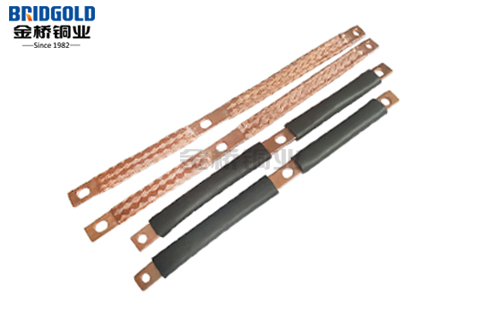

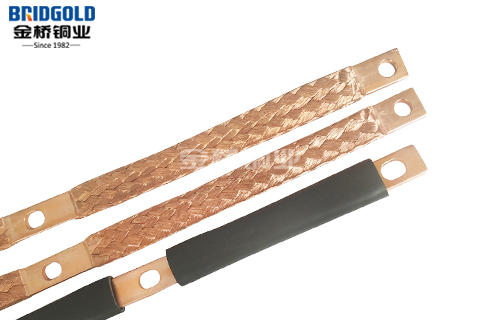

金桥铜编织带软连接-两端压焊采用铜编织线作为导体，两端直接压焊作为接触面。接触面热浸锡，可按客户要求在接触面钻孔。铜编织线软连接柔软度好、耐弯曲、易散热、导电率强、安装方便、抗疲劳能力强，广泛应用于高低压电气、真空断路器、矿用防爆电器、高低压开关柜、汽车、电力机车、发电机组、电焊机、电炉等设备。

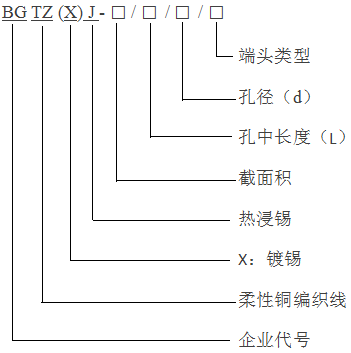

2. 技术数据及型号含义
材质：T2紫铜丝，含铜量≥99.95%

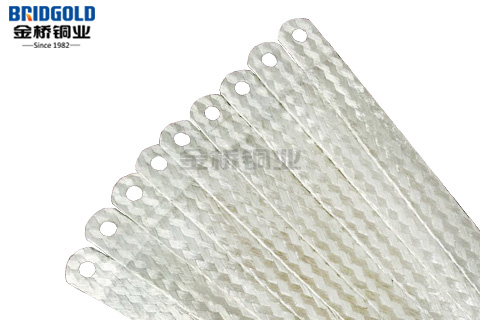

表面处理：裸铜、镀锡
单丝线径mm：0.15常规, 0.05-0.254
截面积mm²：1.5-100
下单时请列明：截面积、孔中长度L、孔径d、单丝直径、端头类型
3. 包装方式
纸箱包装

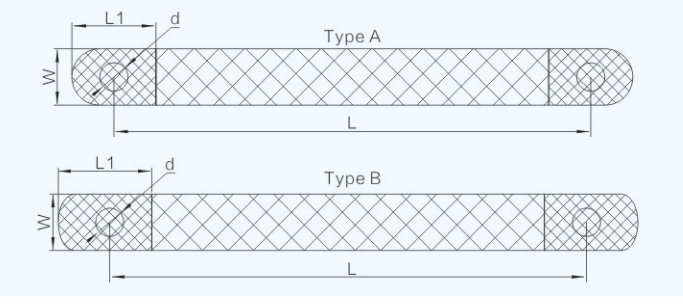

型号规格：
金桥铜业铜编织带软连接-两端压焊型号规格
截面积：1.5mm²-100mm²
金桥产品号
截面积
mm2
W
mm约值
L1
mm
d
mm
L
mm
BGTZ(X)J-6/L/d/A
6
13
18
6.5
100
BGTZ(X)J-10/L/d/A
10
13
18
6.5
120
BGTZ(X)J-16/L/d/A
16
15
18
6.5, 8.5
150
BGTZ(X)J-25/L/d/A
25
23
28
6.5, 8.5, 10.5, 12.5
200
BGTZ(X)J-30/L/d/A
30
23
28
6.5, 8.5, 10.5, 12.5
225
BGTZ(X)J-35/L/d/A
35
23
28
6.5, 8.5, 10.5, 12.5, 16.5, 18.5
250
40
42.5
6.5, 8.5, 10.5, 12.5, 16.5, 18.5, 22.5, 25.5
300
BGTZ(X)J-50/L/d/A
50
28
33
6.5, 8.5, 10.5, 12.5, 16.5, 18.5
400
BGTZ(X)J-70/L/d/A
70
28
33
6.5, 8.5, 10.5, 12.5, 16.5, 18.5
500
40
42.5
6.5, 8.5, 10.5, 12.5, 16.5, 18.5, 22.5, 25.5
600
BGTZ(X)J-100/L/d/A
100
40
42.5
6.5, 8.5, 10.5, 12.5, 16.5, 18.5, 22.5, 25.5
800
50
55
6.5, 8.5, 10.5, 12.5, 16.5, 18.5, 22.5, 25.5, 30.5
1000
