1. 结构及应用

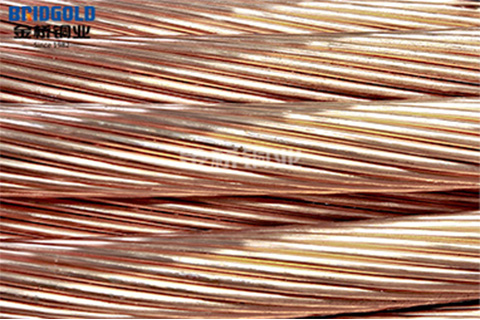

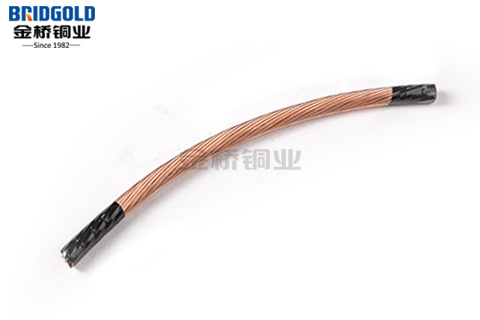

金桥硬铜绞线（又称接地铜绞线、裸铜绞线），由拉伸冷加工而成的高纯度紫铜铜杆绞合而成。紫铜铜杆直径较大、电阻小、导电性能好、断裂载荷大、抗张力强度高。金桥硬铜绞线常用于电气化铁路接触网承力索、防雷接地水平地网、变电站输电母线、信号发射天线等在导电和张力方面要求比较高的地方。

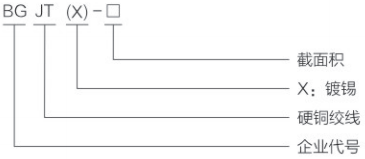

2. 技术数据及型号含义
材质：T2紫铜丝，含铜量≥99.95%
表面处理：裸铜、镀锡
单丝直径：1.7mm-2.85mm
截面积：16mm²-400mm²
3. 包装方式

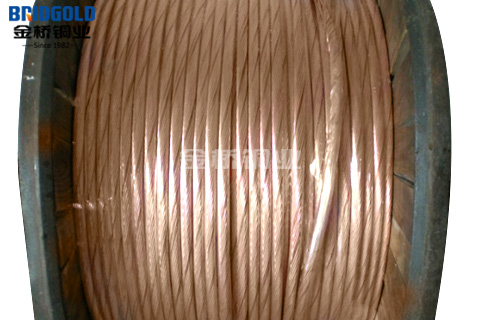

木轴包装
型号规格：
| 金桥铜业硬铜绞线型号规格 | |||||
| 金桥产品号 |
标称截面积
mm2
|
线结构 |
外径
mm约值
|
20℃时MAX直流电阻
Ω/km
|
重量
kg/km约值
|
|
根数/单丝直径
mm
|
|||||
| BGJT(X)-16 | 16 | 7/1.70 | 5.1 | 1.159 | 143 |
| BGJT(X)-25 | 25 | 7/2.14 | 6.42 | 0.735 | 226 |
| BGJT(X)-35 | 35 | 7/2.52 | 7.56 | 0.528 | 314 |
| BGJT(X)-50 | 50 | 7/3.00 | 9 | 0.371 | 445 |
| BGJT(X)-70 | 70 | 19/2.14 | 10.7 | 0.263 | 618 |
| BGJT(X)-95 | 95 | 19/2.52 | 12.6 | 0.197 | 852 |
| BGJT(X)-120 | 120 | 19/2.80 | 14 | 0.154 | 1057 |
| BGJT(X)-150 | 150 | 19/3.15 | 15.75 | 0.121 | 1339 |
| BGJT(X)-185 | 185 | 37/2.52 | 17.64 | 0.1 | 1660 |
| BGJT(X)-240 | 240 | 37/2.85 | 19.95 | 0.077 | 2123 |
| BGJT(X)-300 | 300 | 37/3.15 | 21.7 | 0.064 | 2594 |
| BGJT(X)-400 | 400 | 61/2.85 | 25.65 | 0.062 | 3502 |
