铜电刷线-圆形特软 0.05mm,0.07mm-浙江金桥铜业科技有限公司-柔性导电连接解决方案专家

1. 结构及应用

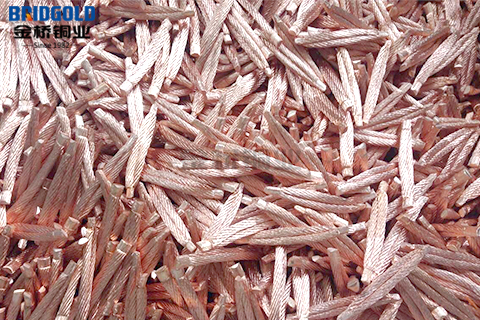

金桥特软铜电刷线0.05mm（美国线规AWG44）、0.07mm（美国线规AWG41）由T2紫铜丝绞合而成，多用于交流或高频电气设备、断路器、继电器、电机、电气器及仪表线路上的柔性导电连接。

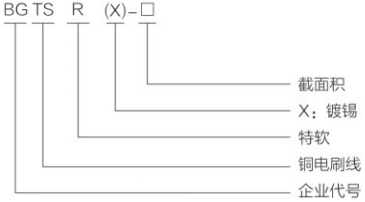

2. 技术数据及型号含义

材质：T2紫铜丝，含铜量≥99.95%

表面处理：裸铜、镀锡

单丝线径：0.05mm、0.07mm

截面积：1mm²-16mm²

3. 包装方式

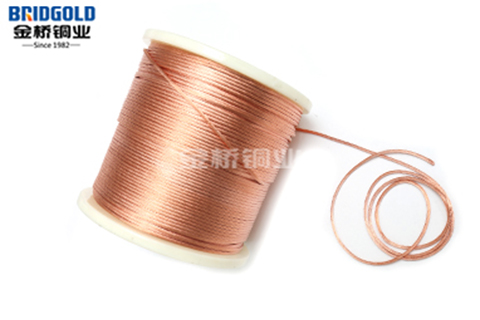

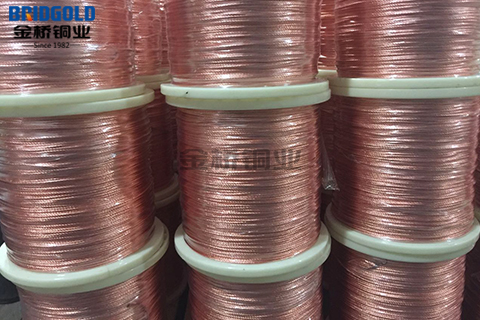

成卷包装、线盘包装、木轴包装

型号规格：

金桥铜业圆形特软铜电刷线型号规格单丝直径0.05mm（美国线规AWG44）、0.07mm（美国线规AWG41）
金桥产品号	标称截面积 mm2	计算截面积 mm2	线结构		计算外径 mm	20℃时MAX直流电阻		计算重量 kg/km
			线结构			Ω/km
			总根数	股数×每股根数/单丝直径 mm		BGTS	BGTSX
BGTSR(X)-1	1	0.99	504	7×3×24/0.05	1.4	18.5	19.3	9.3
BGTSR(X)-1.3	1.3	1.32	672	7×3×32/0.05	1.7	14.2	14.8	12.5
BGTSR(X)-1.5	1.5	1.48	756	7×3×36/0.05	1.8	11.9	12.7	14
BGTSR(X)-1.8	1.8	1.81	924	7×3×44/0.05	2	10.2	10.7	17.5
BGTSR(X)-2	2	1.98	1008	7×3×48/0.05	2.2	9.16	9.65	19
BGTSR(X)-2.5	2.5	2.3	1176	7×3×56/0.05	2.3	7.39	7.72	22.5
BGTSR(X)-3	3	2.95	1505	7×5×43/0.05	2.6	6.16	6.43	29
BGTSR(X)-4	4	3.95	2016	12×3×56/0.05	2.7	4.59	4.83	39
BGTSR(X)-5	5	4.94	2520	15×3×56/0.05	3.2	3.71	3.86	48.5
BGTSR(X)-6	6	6.26	3192	19×3×56/0.05	3.6	2.93	3.21	60
BGTSR(X)-8	8	8.05	4104	19×3×72/0.05	4.2	2.33	2.44	78.5
BGTSR(X)-10	10	10	5096	7×7×104/0.05	4.8	1.83	1.91	97
BGTSR(X)-10	10	10.07	5130	19×3×90/0.05	4.8	1.83	1.91	97.8
BGTSR(X)-12	12	12.08	6156	19×3×108/0.05	5.4	1.5	1.6	117
BGTSR(X)-2	2	1.93	504	7×72/0.07	2.2	9.16	9.65	18.3
BGTSR(X)-2	2	1.93	504	7×3×24/0.07	2.2	9.16	9.65	18.6
BGTSR(X)-3.5	3.5	3.47	903	7×3×43/0.07	2.7	5.35	5.51	33.3
BGTSR(X)-4	4	4.01	1044	12×3×29/0.07	2.9	4.59	4.83	39
BGTSR(X)-4	4	4.03	1050	7×3×50/0.07	3	4.59	4.83	39
BGTSR(X)-5	5	4.84	1260	7×3×60/0.07	3.2	3.71	3.86	46.5
BGTSR(X)-5	5	5.02	1305	15×3×29/0.07	3.2	3.71	3.86	48.5
BGTSR(X)-6	6	5.65	1470	7×3×70/0.07	3.6	2.93	3.21	54.2
BGTSR(X)-8	8	7.75	2016	12×3×56/0.07	4.2	2.33	2.44	73
BGTSR(X)-10	10	9.69	2520	12×3×70/0.07	4.8	1.83	1.91	90.5
BGTSR(X)-12	12	11.9	3096	12×3×86/0.07	5.4	1.5	1.6	112.2
BGTSR(X)-16	16	15.34	3990	19×3×70/0.07	6.2	1.16	1.21	150.5
