1. 结构及应用

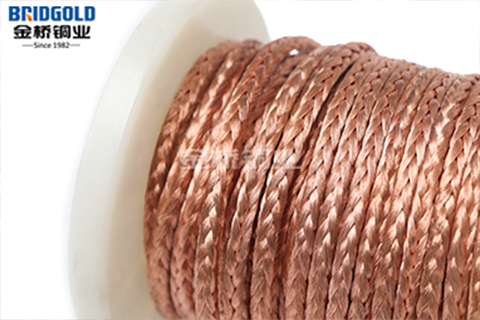

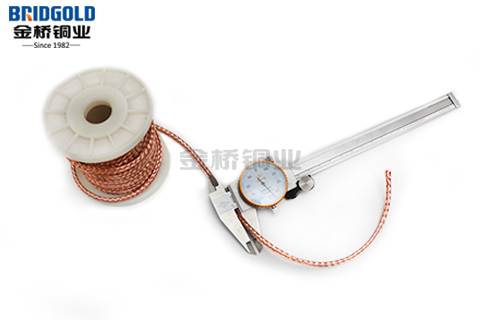

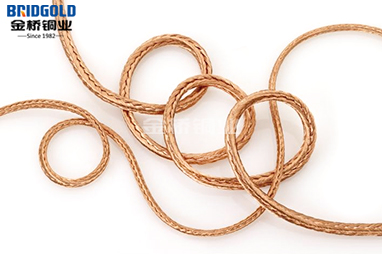

金桥方形铜电刷线0.05mm常规（美国线规AWG44）由T2紫铜丝绞合而成，多用于交流或高频电气设备、断路器、继电器、电机、电气器及仪表线路上的柔性导电连接。
2. 技术数据及型号含义
材质：T2紫铜丝，含铜量≥99.95%
表面处理：裸铜、镀锡
单丝线径：0.05mm常规
截面积：1mm²-30mm²
3. 包装方式
成卷包装、线盘包装、木轴包装
型号规格：
|
金桥铜业方形铜电刷线型号规格
单丝直径0.05mm常规（美国线规AWG44）
|
||||||||
| 金桥产品号 |
标称截面积
mm2
|
计算截面积
mm2
|
线结构 |
计算外径
mm
|
20℃时MAX直流电阻 |
计算重量
kg/km
|
||
| Ω/km | ||||||||
| 总根数 |
股数×每股根数/单丝直径
mm
|
BGTSRF | BGTSRXF | |||||
| BRTSR(X)F-1 | 1 | 1 | 512 | 8×64/0.05 | 1.5×1.5 | 18.5 | 19.3 | 9.3 |
| BRTSR(X)F-1.5 | 1.5 | 1.5 | 768 | 8×96/0.05 | 1.9×1.9 | 11.9 | 12.7 | 14 |
| BRTSR(X)F-2 | 2 | 2 | 1024 | 8×128/0.05 | 2.2×2.2 | 9.16 | 9.65 | 18.6 |
| BRTSR(X)F-2.5 | 2.5 | 2.51 | 1280 | 8×160/0.05 | 2.4×2.4 | 7.39 | 7.72 | 23.4 |
| BRTSR(X)F-3 | 3 | 3.29 | 1680 | 8×210/0.05 | 2.8×2.8 | 6.16 | 6.43 | 30.7 |
| BRTSR(X)F-4 | 4 | 4 | 2040 | 8×255/0.05 | 3.2×3.2 | 4.59 | 4.83 | 37.3 |
| BRTSR(X)F-5 | 5 | 5.02 | 2560 | 8×2×160/0.05 | 3.4×3.4 | 3.71 | 3.86 | 46.8 |
| BRTSR(X)F-6 | 6 | 6.09 | 3136 | 8×2×194/0.05 | 3.7×3.7 | 2.93 | 3.21 | 56.8 |
| BRTSR(X)F-10 | 10 | 10.04 | 5120 | 8×5×128/0.05 | 5.5×5.5 | 1.83 | 1.91 | 93.7 |
| BRTSR(X)F-16 | 16 | 16.07 | 8192 | 8×8×128/0.05 | 8.2×8.2 | 1.16 | 1.21 | 150 |
| BRTSR(X)F-20 | 20 | 20.09 | 10240 | 8×10×128/0.05 | 9.2×9.2 | 0.925 | 0.965 | 187.5 |
| BRTSR(X)F-25 | 25 | 24.11 | 12288 | 8×12×128/0.05 | 10.1×10.1 | 0.736 | 0.769 | 225 |
| BRTSR(X)F-30 | 30 | 30.14 | 15360 | 8×15×128/0.05 | 10.7×10.7 | 0.616 | 0.636 | 281.3 |
