1. 结构及应用
金桥铜屏蔽线可以减少外电磁场对电源或通信线路的影响，防止线路向外辐射电磁能。金桥铜屏蔽线被应用于电子、汽车、办公室事务机器及航空、铁路设备等设备以保护线束，起到信号屏蔽作用等，具有良好的耐磨性能。

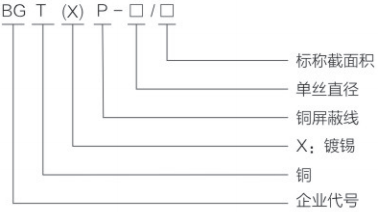

2. 技术数据及型号含义
材质：T2紫铜丝，含铜量≥99.95%
表面处理：裸铜、镀锡
单丝线径：0.19mm、0.25mm、0.30mm
碇数：48
截面积：15mm²-100mm²
3. 包装方式
成卷包装、线盘包装、木轴包装
型号规格：
|
金桥铜业铜屏蔽线型号规格
单丝直径0.19mm、0.25mm、0.30mm
|
||||
| 金桥产品号 |
标称截面积
mm2
|
计算截面积
mm2
|
线结构 | 备注 |
|
碇数×每碇根数×套数 /单丝直径
mm
|
||||
| BGT(X)P-30/15 | 15 | 13.56 | 48×4×1/0.30 | 请提供屏蔽导体的外径。 |
| BGT(X)P-25/16 | 16 | 16.48 | 48×7×1/0.25 | |
| BGT(X)P-30/20 | 20 | 20.35 | 48×6×1/0.30 | |
| BGT(X)P-19/25 | 25 | 24.48 | 48×18×1/0.19 | |
| BGT(X)P-25/25 | 25.91 | 48×11×1/0.25 | ||
| BGT(X)P-30/25 | 23.74 | 48×7×1/0.30 | ||
| 27.13 | 48×8×1/0.30 | |||
| BGT(X)P-30/30 | 30 | 30.52 | 48×9×1/0.30 | |
| BGT(X)P-25/35 | 35 | 35.33 | 48×15×1/0.25 | |
| BGT(X)P-30/40 | 40 | 40.69 | 48×12×1/0.30 | |
| BGT(X)P-25/50 | 50 | 49.46 | 48×21×1/0.25 | |
