1. 结构及应用

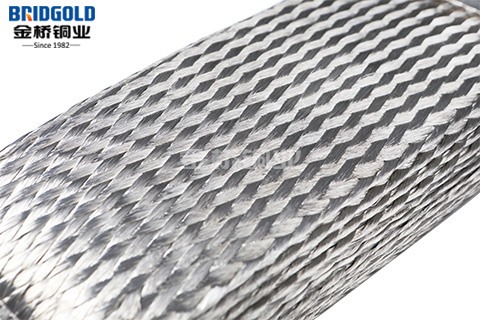

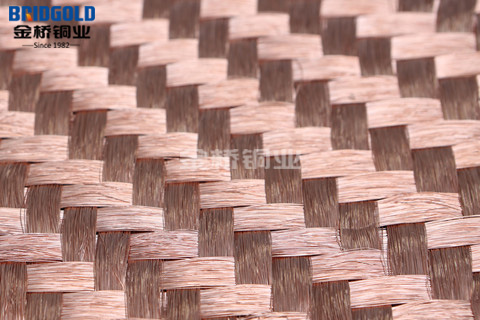

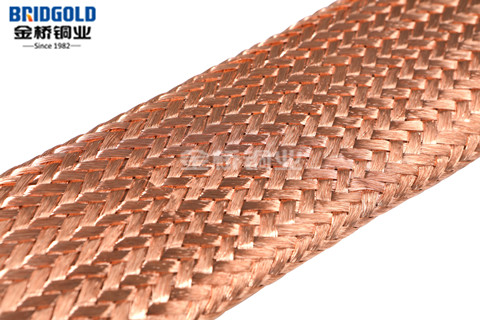

金桥铜编织线0.10mm（美国线规AWG38）以裸铜丝或镀锡铜丝编织而成，具有良好的弹性、伸缩性及平滑性。用于电气装置，开关电器，电炉及蓄电池作连接线用。

2. 技术数据及型号含义

材质：T2紫铜丝，含铜量≥99.95% 金桥铜编织线0.15常规型号含义

表面处理：裸铜、镀锡、镀镍、镀银

单丝线径：0.15mm常规、0.05mm-0.254mm

碇数：16, 24, 32, 36, 40, 48, 64, 96

截面积：0.2mm²-300mm²

3. 包装方式

无轴包装，100米/卷；70平方以上的50米/卷；可按客户要求米数或重量包装。

型号规格：

金桥铜业铜编织线型号规格单丝直径0.10mm 美国线规AWG38
金桥产品号	标称截面积 mm2	计算截面积mm2	线结构	宽度 mm约值	厚度 mm约值	重量 kg/km约值	MAX载流量 A，周围环境温度 35℃
金桥产品号	标称截面积 mm2	计算截面积mm2	碇数×每碇根数×套数 /单丝直径mm	宽度 mm约值	厚度 mm约值	重量 kg/km约值	MAX载流量 A，周围环境温度 35℃
BGTZ(X)-10/1.5	1.5	1.51	24×8×1/0.10	4	1	14	21
BGTZ(X)-10/2.5	2.5	2.64	24×14×1/0.10	6	0.8	24.6	30
BGTZ(X)-10/4	4	4.14	24×22×1/0.10	7	1.2	38.7	40
BGTZ(X)-10/6	6	6.02	24×32×1/0.10	8	1.5	56.3	55
BGTZ(X)-10/10	10	9.98	24×53×1/0.10	12.5	2	93.3	85
BGTZ(X)-10/16	16	16.01	24×85×1/0.10	16	2.2	149.6	120
BGTZ(X)-10/16	16	16.2	48×43×1/0.10	20		151.4	120
BGTZ(X)10/25	25	25.05	24×133×1/0.10	22	3	234.1	150
BGTZ(X)10/25	25	24.6	32×98×1/0.10				150
BGTZ(X)-10/35	35	35.04	24×186×1/0.10	25	4	327.4	195
BGTZ(X)10/50	50	49.73	24×264×1/0.10	25		464.7	250
BGTZ(X)10/50	50	50.24	32×200×1/0.10	30	6	469.4	250
BGTZ(X)-10/75	75	75.17	36×266×1/0.10	35	6	702.4	325
BGTZ(X)-10/100	100	100.04	36×354×1/0.10	45	6	934.8	380
BGTZ(X)-10/100	100	100.22	48×266×1/0.10	55	5	936.6	380
