铜编织线 0.20mm AWG32-浙江金桥铜业科技有限公司-柔性导电连接解决方案专家

1. 结构及应用

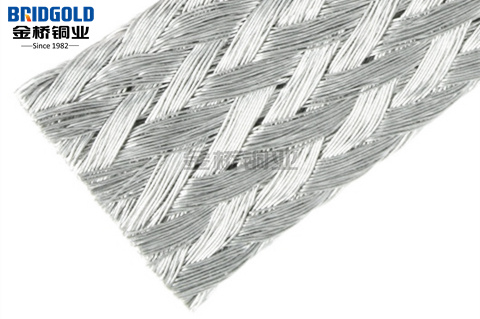

金桥铜编织线0.20mm以裸铜丝或镀锡铜丝编织而成，具有良好的弹性、伸缩性及平滑性。用于电气装置，开关电器，电炉及蓄电池作连接线用。

2. 技术数据及型号含义

材质：T2紫铜丝，含铜量≥99.95% 金桥铜编织线0.15常规型号含义

表面处理：裸铜、镀锡、镀镍、镀银

单丝线径：0.15mm常规、0.05mm-0.254mm

碇数：16, 24, 32, 36, 40, 48, 64, 96

截面积：0.2mm²-300mm²

3. 包装方式

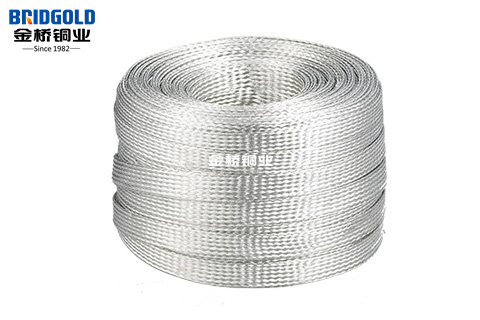

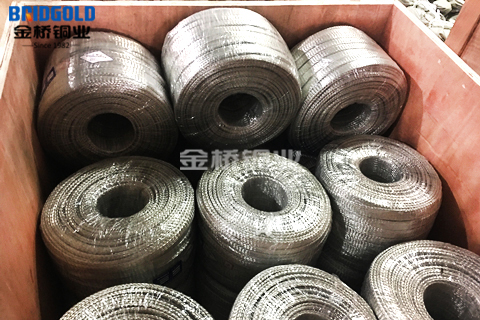

无轴包装，100米/卷；70平方以上的50米/卷；可按客户要求米数或重量包装。

型号规格：

金桥铜业铜编织线型号规格单丝直径0.20mm 美国线规AWG32
金桥产品号	标称截面积 mm2	计算截面积mm2	线结构	宽度 mm约值	厚度 mm约值	重量 kg/km约值	MAX载流量 A，周围环境温度 35℃
金桥产品号	标称截面积 mm2	计算截面积mm2	碇数×每碇根数×套数 /单丝直径mm	宽度 mm约值	厚度 mm约值	重量 kg/km约值	MAX载流量 A，周围环境温度 35℃
BGTZ(X)-20/0.2	0.2	0.16	13×1×1/0.20	1.4	0.4	1.5	7
BGTZ(X)-20/1.5	1.5	1.51	24×2×1/0.20	3.7	1	14	21
BGTZ(X)-20/2	2	2.26	24×3×1/0.20	4.8	1	21.1	25
BGTZ(X)-20/4	4	3.77	24×5×1/0.20	6.8	1.4	35.2	40
BGTZ(X)-20/5	5	4.52	48×3×1/0.20	11	1	42.2	45
BGTZ(X)-20/6	6	6.03	48×4×1/0.20	12	1	56.3	55
BGTZ(X)-20/10	10	10.55	24×14×1/0.20	12.5	2	98.5	85
BGTZ(X)-20/10	10	10.55	48×7×1/0.20	16	1.5	98.5	85
BGTZ(X)-20/14	14	14.32	24×19×1/0.20	12.5	2.2	133.8	100
BGTZ(X)-20/16	16	15.83	24×21×1/0.20	16	2.2	147.8	120
BGTZ(X)-20/25	25	24.88	24×33×1/0.20	22	3	232.3	150
BGTZ(X)-20/35	35	34.67	24×46×1/0.20	25	4	323.9	195
BGTZ(X)-20/50	50	50.24	32×50×1/0.20	30	6	469.4	250
BGTZ(X)-20/75	75	74.6	36×66×1/0.20	35	6	697.1	325
BGTZ(X)-20/100	100	100.48	40×80×1/0.20	45	6	938.9	380
BGTZ(X)-20/100	100	99.48	48×66×1/0.20	55	5	929.5	380
