铜箔软连接

LAMINATED COPPER CONNECTOR

- 由多片T2紫铜箔叠加两端压焊或压接铜管而成



- 可根据具体需求在焊接或压接面钻孔、做绝缘处理

产品视频 立即询价
定做自动化设备电焊铜软连接带
  • 定做自动化设备电焊铜软连接带
  • 金桥批量打孔U型压焊铜片式软连接
  • bridgold电力开关铜箔软连接

1. 结构及应用

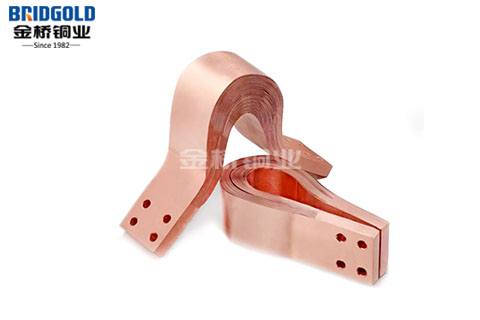

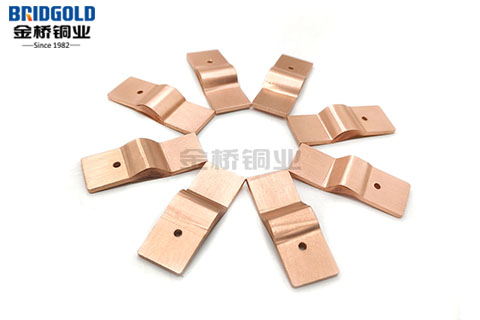

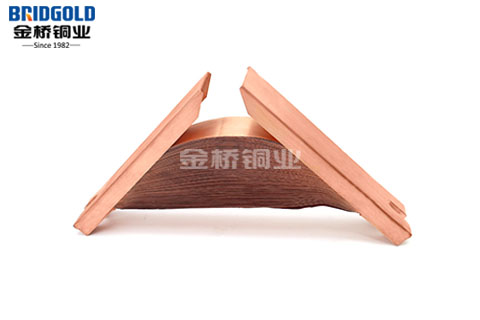

金桥裸铜铜箔软连接-两端压焊(又称铜片式软连接)由多片防电晕扁平T2紫铜薄铜片叠加并两端压焊而成。压焊铜箔软连接的压焊焊接工艺(又称分子扩散焊)通过加热加压使多层铜箔之间相互渗透并形成接触面。客户可要求在两端接触面钻孔。铜箔软连接柔软度好、导电率强、易安装,广泛应用于新能源汽车动力电池模组、AGV电池、轨道交通、叉车、开关设备、阴极保护、电厂、母线槽、真空断路器、电路、电阻焊工工程等。铜箔软连接没有标准型号规格,一般根据客户电路空间设计和图纸定制生产。

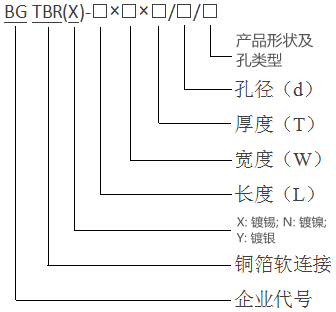

2. 技术数据及型号含义金桥压焊铜箔软连接型号含义

材质:T2紫铜箔,含铜量≥99.95%

表面处理:裸铜、镀锡、镀镍、镀银

单片厚度mm0.10常规, 0.03-0.50

截面积mm²1.5-5000

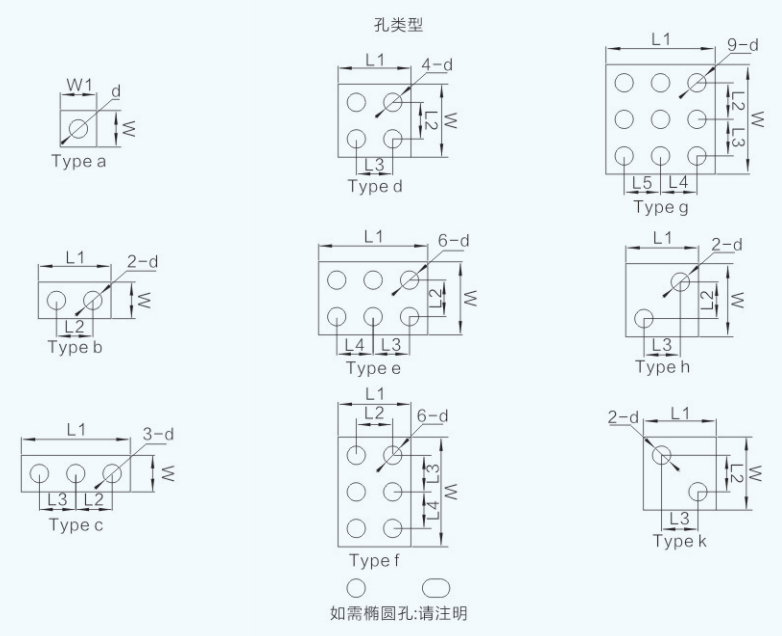

下单时请列明:长度L、宽度W、厚度T、产品形状及孔类型、孔径d、单片厚度(0.10mm常规)


3. 包装方式

纸箱包装

型号规格:

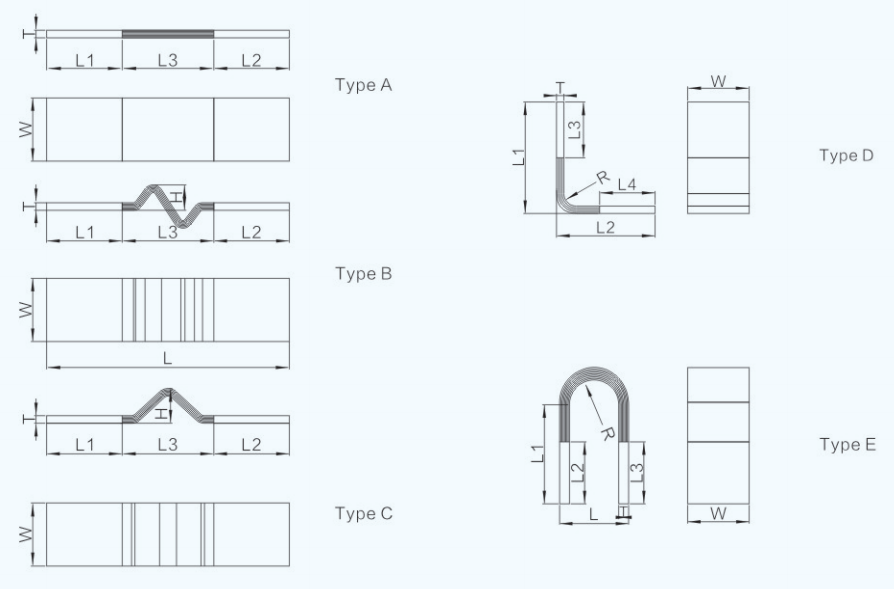

金桥铜业裸铜铜箔软连接-压焊图纸

金桥铜箔软连接压焊图纸


金桥铜片式软连接图纸


金桥铜业铜箔软连接-压焊型号规格
截面积:1.5mm²-5000mm²
金桥产品号 截面积
mm
²
宽度W
mm
厚度T
mm
长度L
mm
孔径d
mm
BGTBR(X)-L×40×5/d/Aa 200 40 5 根据客户要求定制 根据客户要求定制
BGTBR(X)-L×40×8/d/Aa 320 8
BGTBR(X)-L×40×10/d/Aa 400 10
BGTBR(X)-L×40×12/d/Aa 480 12
BGTBR(X)-L×40×15/d/Aa 600 15
BGTBR(X)-L×40×20/d/Aa 800 20
BGTBR(X)-L×50×5/d/Aa 250 50 5
BGTBR(X)-L×50×8/d/Aa 400 8
BGTBR(X)-L×50×10/d/Aa 500 10
BGTBR(X)-L×50×12/d/Aa 600 12
BGTBR(X)-L×50×15/d/Aa 750 15
BGTBR(X)-L×50×20/d/Aa 1000 20
BGTBR(X)-L×60×5/d/Aa 300 60 5
BGTBR(X)-L×60×8/d/Aa 480 8
BGTBR(X)-L×60×10/d/Aa 600 10
BGTBR(X)-L×60×12/d/Aa 720 12
BGTBR(X)-L×60×15/d/Aa 900 15
BGTBR(X)-L×60×20/d/Aa 1200 20
BGTBR(X)-L×80×5/d/Aa 400 80 5
BGTBR(X)-L×80×8/d/Aa 640 8
BGTBR(X)-L×80×10/d/Aa 800 10
BGTBR(X)-L×80×12/d/Aa 960 12
BGTBR(X)-L×80×15/d/Aa 1200 15
BGTBR(X)-L×80×20/d/Aa 1600 20
BGTBR(X)-L×100×5/d/Aa 500 100 5
BGTBR(X)-L×100×8/d/Aa 800 8
BGTBR(X)-L×100×10/d/Aa 1000 10
BGTBR(X)-L×100×12/d/Aa 1200 12
BGTBR(X)-L×100×15/d/Aa 1500 15
BGTBR(X)-L×100×20/d/Aa 2000 20
BGTBR(X)-L×100×25/d/Aa 2500 25
BGTBR(X)-L×120×5/d/Aa 600 120 5
BGTBR(X)-L×120×8/d/Aa 960 8
BGTBR(X)-L×120×10/d/Aa 1200 10
BGTBR(X)-L×120×12/d/Aa 1440 12
BGTBR(X)-L×120×15/d/Aa 1800 15
BGTBR(X)-L×120×20/d/Aa 2400 20
BGTBR(X)-L×120×25/d/Aa 3000 25
BGTBR(X)-L×160×5/d/Aa 800 160 5
BGTBR(X)-L×160×8/d/Aa 1280 8
BGTBR(X)-L×160×10/d/Aa 1600 10
BGTBR(X)-L×160×12/d/Aa 1920 12
BGTBR(X)-L×160×15/d/Aa 2400 15
BGTBR(X)-L×160×20/d/Aa 3200 20
BGTBR(X)-L×160×25/d/Aa 4000 25
BGTBR(X)-L×160×30/d/Aa 4800 30
